森海塞尔 Digital 9000 系列无线话筒 Sennheiser 数字无线话筒麦克风咪 SKM9000 手持无线发射器

森海塞尔 Digital 9000 系列无线话筒 Sennheiser 数字无线话筒麦克风咪 SKM9000

手持无线发射器 SK9000 腰包无线发射器

Digital 9000 系统总览

Digital 9000 系统具有传输安然且操作舒适的特点。大范围的开关带宽以

及众多的连接方式确认了日常使用中的高度灵活性。

通过数字传输技术实现效果的音质效果

可用频谱的效果应用

频率可调，增幅为 25 kHz

整个 UHF 范围内的开关带宽 （470 MHz 至 798 MHz）

数字音频信号加密处理

以图标为基础的直观操作菜单

模块式系统

接收机与发射机的红外线同步

WSM 支持

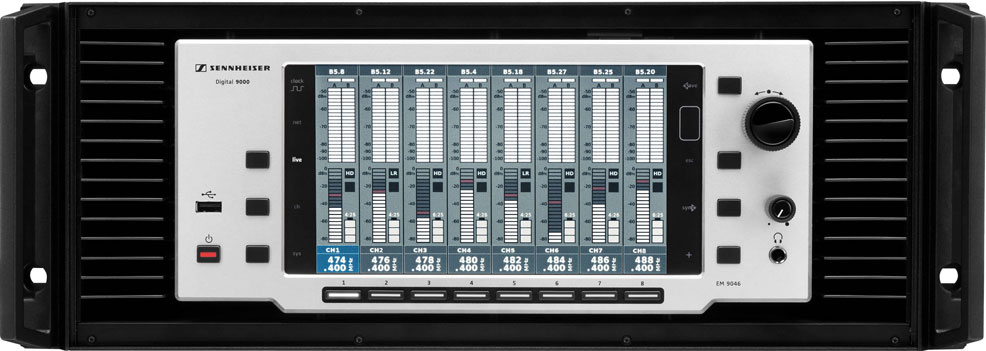

接收机 EM 9046

扫描功能

自动位选讯

音频输出电平可调，增幅为 1 dB

可设置的 Command 音频输出端口

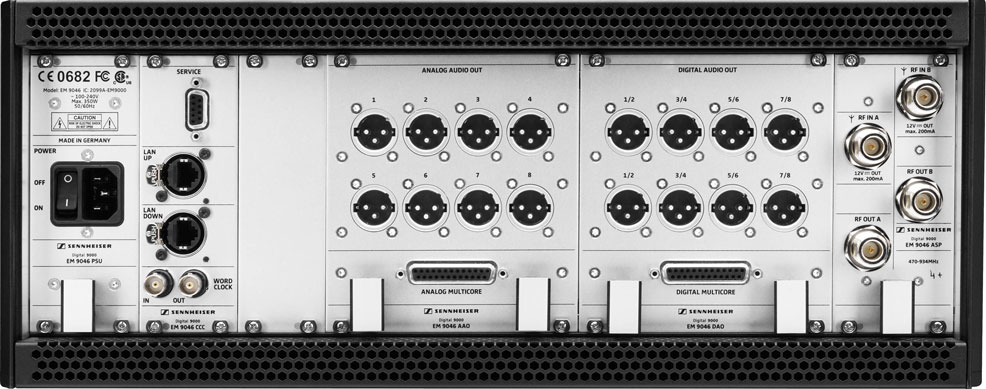

EM 9046 的装备比较多包括 8 个接收机模块 EM 9046 DRX

（用于 8 个可单独调整的频道）

选配音频模块：变压器对称 - 模拟或数字 (AES3)

高频比较多只能级联 4 个接收机

带增益放大器的好的质量天线分离器

数字音频输出端口的内外 Word-Clock 字时钟同步

用于连接电脑和 / 或多个接收机至网络的以太网接口

带增益储备的耳机输出端

天线和天线放大器

有源智能化全向天线 A 9000

有源智能化定向天线 AD 9000

有源智能化天线放大器 AB 9000

通过 EM 9046 供电

由 EM 9046 控制预设放大器的频率范围 “A1” 至 “A8” 或 “B1” 至 “B8”

（各 24 MHz）

电缆衰减自动校准

也可以使用其他具有增益放大器的接收机 （例如 EM 3732-II）运行

手握式发射机或口袋式发射机 SKM 9000/SK 9000

发射机 SKM 9000 和 SK 9000 提供较高的操作舒适性，可轻松适用于各

种传输情况：

外壳牢固

输入增益可调，增幅为 3 dB

可接通 1 kHz 测试音，用于简单的系统调整和步行测试

准确显示电量 (B/BA 60/61) 或剩余工作时间 (B 60/61)

识别和支持所使用的麦克风模块，包括纽曼模块

可接通低切滤波器，用于低频过滤

频率可调，增幅为 25 kHz

手握式发射机 SKM 9000

可以选择使用锂离子充电电池组 BA 60 或电池组 B 60（2 个 AA 碱性

电池或 AA 锂电池）运行

不同的麦克风头适合于不同的应用 （见说明书）

可选配 Command 功能 (SKM 9000 COM)

口袋式发射机 SK 9000

可以选择使用锂离子充电电池组 BA 61 或电池组 B 61（3 个 AA 碱性

电池或 AA 锂电池）运行

使用 Sennheiser 附件时，自动识别输入信号（麦克风、线路、乐器）

乐器电缆的仿真

适合不同应用场合的领夹式有线麦克风

通过 Command 转换插头 KA 9000 COM 执行 Command 功能

充电器 L 60

比较多同时给 2 个充电电池组 BA 60/BA 61 充电

可比较多级联 4 个充电器

供货范围

系统 9000 可由以下组件组装而成：

接收机 EM 9046

1 接收机 EM 9046，

固定装配

供电设备单元 PSU、

核心控制器 CCC、

天线分离器 ASP、

AUX 盲板；

选择装配

比较多 8 个接收机模块 EM 9046 DRX 和

模拟 / 数字音频输出模块 AAO/DAO

3 根电源线 （欧式、英式、美式）

1 根 CAT5 以太网电缆

1 本使用说明书

1 张 CD 光盘，含

软件 “Wireless Systems Manager”(WSM)

WSM 使用说明书

1 张 CD 光盘，含系统使用说明书

选配模块 EM 9046 DRX、 AAO 和 DAO 可通过 Sennheiser 服务伙伴

购置并由其进行安装。

电缆套件 EM 9046 CAB

2 根 HF 适配线 （N 型， 50 W）

1 根以太网电缆适配线 （RJ45 插头连接， CAT-5）

1 根 Word Clock 字时钟适配线 （BNC， 75 W）

天线和天线放大器

1 条全向天线 A 9000 或

1 条定向天线 AD 9000 或

1 台天线放大器 AB 9000

1 份附录

天线电缆 GZL 9000

1 根天线电缆 GZL 9000-A5 （长度 5 m） 或

1 根天线电缆 GZL 9000-A10 （长度 10 m） 或

1 根天线电缆 GZL 9000-A20 （长度 20 m）

手握式发射机 SKM 9000/SKM 9000 COM

1 台手握式发射机 SKM 9000 或

1 台手握式发射机 SKM 9000 COM

1 个话筒夹 MZQ 9000

1 份附录 “ 欧洲的频率使用框架条件和限制 ”

1 本使用说明书

另外，还需要麦克风模块、一组 BA 60 充电电池和 / 或一组 B 60

电池。若使用充电电池组 BA 60，则还需要充电器 L 60。

手握式发射机 SKM 9000 的麦克风模块

1 个麦克风模块

1 个话筒夹 MZQ 9000

1 本使用说明书

用于手握式发射机 SKM 9000 的所有麦克风模块总览请参见说明书。

口袋式发射机 SK 9000

1 台口袋式发射机 SK 9000

1 份附录 “ 欧洲的频率使用框架条件和限制 ”

1 本使用说明书

另外，还需要麦克风或线路 / 乐器电缆 CI 1-4 以及一组 BA 61 充电

电池和 / 或一组 B 61 电池。若使用充电电池组 BA 61，则还需要

充电器 L 60。

口袋式发射机 SK 9000 的麦克风

1 个麦克风

1 本使用说明书

用于口袋式发射机 SK 9000 的所有麦克风总览请参见说明书。

口袋式发射机 SK 9000 的 Command 转换插头KA 9000 COM

1 个 Command 转换插头

1 本使用说明书

口袋式发射机 SK 9000 的线路 / 乐器电缆 CI 1-4

1 根线路 / 乐器电缆 CI 1-4

1 本使用说明书

电池组 B 60/B 61

1 组用于手握式发射机 SKM 9000 的电池 B 60 或

1 组用于口袋式发射机 SK 9000 的电池 B 61

1 本使用说明书

充电电池组 BA 60/BA 61

1 组用于手握式发射机 SKM 9000 的充电电池 BA 60 或

1 组用于口袋式发射机 SK 9000 的充电电池 B 61

1 本使用说明书

充电器 L 60

1 个用于充电电池组 BA 60/BA 61 的充电器 L 60

1 本使用说明书

为使充电器 L 60 能够运行，需要电源 NT 3-1 以及符合相关家园规

定的电源线 （视欧式、英式或美式而定）。

通过电源 NT 3-1 比较多可运行 4 个充电器。
